风力(太阳能)发电用组合式变压器是将升压变压器器身、开关设备、高压限流熔断器、分接开关及相应辅助设备集合与一体的静止变电设备。针对风力(太阳能)发电的特殊性,为用户提供合理的解决方案,是风力(太阳能)发电机组理想的配套升压变压器。
1、海拔高度不超过1000m;
2、环境温度:最高气温45℃,最低气温-25℃;
3、空气相对湿度:日相对湿度不超过95%,月平均不超过90%;
4、户外风速不超过35m/s;
5、地面倾斜度不超过3°;
6、电源电压的波形近似正弦波,三相电源电压近似对称;
7、安装地点无爆炸危险、火灾、严重污秽、化学腐蚀及剧烈振动
1、电压
系统电压:35KV(36.75KV、38.5KV)
高压侧最高工作电压:40.5KV
低压侧额定电压:0.69KV
2、额定频率:50Hz
3、额定绝缘水平
高压开关工频耐压:95KV
变压器本体工频耐压85KV
冲击峰值耐压:200KV
变压器低压侧工频耐压:5KV
4、相数:三相
5、柜体防护等级:油箱IP68,高低压室IP54,高压室门打开后IP3X
变压器容量(KVA) | 高压组合及分接范围 | 联接组标号 | 空载损耗KW | 负载损耗KW | 阻抗% | ||
高压KV | 分接范围% | 低压KV |
|
|
|
| |
1600 | 35 36.75 38.5 | ±2×2.5 | 0.69 | Dyn11 | 按客户要求 | 按客户要求 | 6.5 |
2150 | |||||||
2280 |

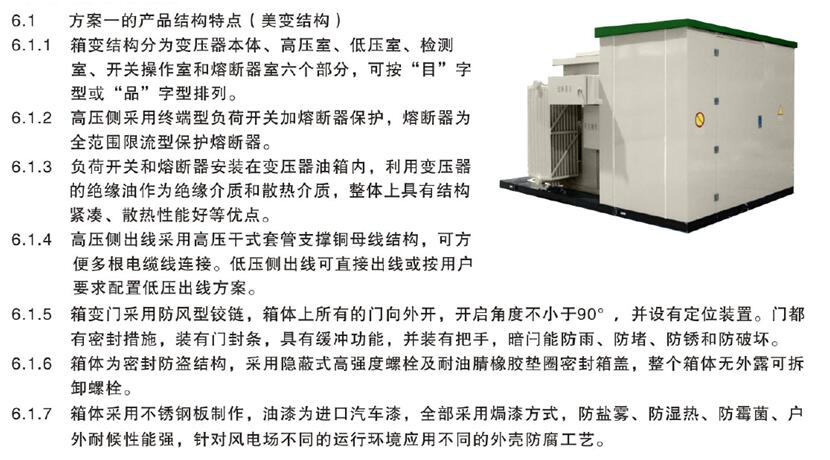

“目”字型结
容量(KVA) | L(mm) | W(mm) | H(mm) |
1600 | 3450 | 2450 | 2150 |
2150 | 3500 | 2500 | 2200 |
2280 | 3550 | 2550 | 2250 |
“品”字型结
容量(KVA) | L(mm) | W(mm) | H(mm) |
1600 | 3350 | 2750 | 2150 |
2150 | 3400 | 2800 | 2200 |
2280 | 3450 | 2850 | 2250 |
具有成套性强、便于安装、施工周期短、运行费用低、结构强度高、防腐性能强等优点
