YB系列预装式变电站,是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置,箱体材料采用槽钢、铝合金与阻燃型复合材料制作而成。
适用于额定电压12kV的电力系统。具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是当前城乡变电站建设和改造的新型成套设备。
1、海拔高度:≤1000rn
2、环境温度:一30℃~+40℃
3、最高月平均气温+30℃最高年平均气温+20℃
4、相对湿度:日平均≤95%月平均≤90%
5、地震水平加速度<3rrl/s垂直加速度<1.5m/s
6、安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险,
当上述正常使用条件不能满足要求时,请用户与我公司协商解决。

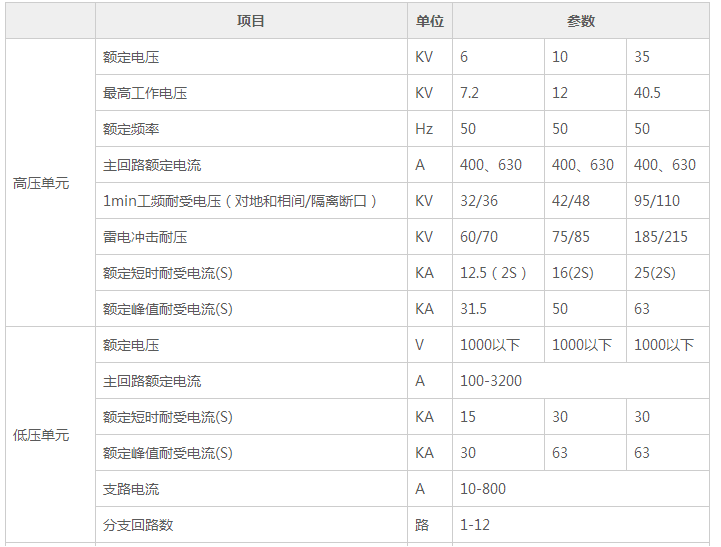

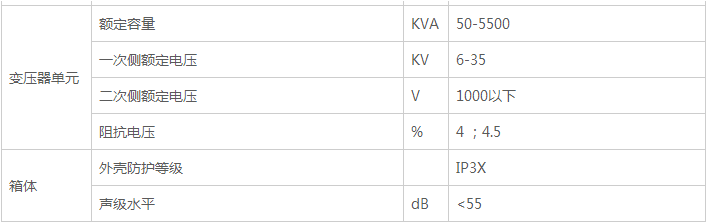

目字形布置
变压器容量(KVA) | 长(mm) | 宽(mm) | 高(mm) |
≤200 | 3000 | 2000 | 2200/2400/2700 |
315-630 | 3300 | 2300 | 2200/2400/2700 |
800-1250 | 4500 | 2300 | 2200/2400/2700 |
品字形布置
变压器容量(KVA) | 长(mm) | 宽(mm) | 高(mm) |
≤200 | 3300 | 2000 | 2200/2400/2700 |
315-630 | 3600 | 2100 | 2200/2400/2700 |
800-1250 | 4500 | 2100 | 2200/2400/2700 |
1、高压侧采用HXGN系列环网开关柜,内配产气式、压气式负荷开关或真空负荷开关或SF6开关。
2、低压侧采用最新型的塑壳断路器,分断能力强,保护性能好。
3、变压器既可采用油浸式变压器,也可用干式变压器。
4、外壳有铝合金板、钢板、复合板等多种材料供选择。内衬绝热材料,顶盖为双层,可有效防止热辐射。
5、箱内设有降温设备及防凝露设备。
功能区明了,常把高压开关柜、变压器、低压开关柜分装在高压室、变压器室、低压室,三室彼此间隔,再以电缆或母排联接。由三室组成的一个类似于小“套间”的房子。从三室的布置上又分为品字型和目字型。这房子外还可以装饰,如外贴磁砖或仿木等,放于小区、公园、高速公路旁,占地面积小也很美观。
