ZGS11系列组合式变压器(又称美式箱变)是将高压负荷开关、插入式熔断器、高压限流熔断器安装在变压器箱内,以矿物油进行绝缘和冷却。具有结构合理紧凑,体积小,安装灵活,操作万便,占地面积小等优点。适用于城市电网的负荷中心,降低损耗,提高供电质量。

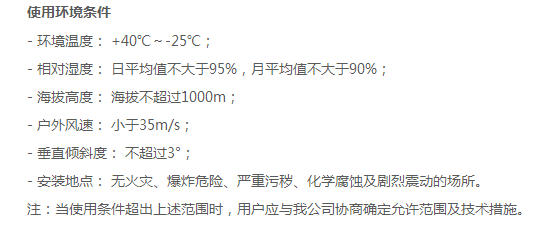

额定容量(kVA) | 电压组合 | 联结组标号 | 空载损耗(kW) | 负载损耗(kW) | 短路阻抗(%) | 空载电流(%) | ||
高压kV | 分接% | 低压(kV) | ||||||
200 | 10 | ±2×2.5 | 0.4 | Yyn0或Dyn11 | 335 | 2600 | 4 | 0.6 |
250 | 390 | 3050 | 0.5 | |||||
315 | 465 | 3650 | 0.45 | |||||
400 | 560 | 4300 | 0.4 | |||||
500 | 670 | 5100 | 0.4 | |||||
630 | 840 | 6200 | 4.5 | 0.4 | ||||
800 | 980 | 7500 | 0.4 | |||||
1000 | 1190 | 10300 | 0.4 |
额定容量(kVA) | 重量(kg) | 外形尺寸(mm) | 高压接线方式 | ||
器身重 | 油重 | 总重 | 长(L)×宽(W)×高(H) | ||
200 | 601 | 733 | 1894 | 1865×1240×1735 | 环网型(H)或终端型(Z) |
250 | 716 | 749 | 2060 | 1865×1280×1735 | |
315 | 835 | 733 | 2148 | 1865×1730×1735 | |
400 | 1006 | 729 | 2375 | 1865×1440×1805 | |
500 | 1156 | 747 | 2603 | 1865×1450×1805 | |
630 | 1295 | 757 | 2826 | 1865×1450×1860 | |
800 | 1521 | 872 | 3357 | 1865×1495×1860 | |
1000 | 1634 | 970 | 3704 | 1865×1510×1860 |
1、体积小,结构紧凑,安装万便。
2、全密封,全绝缘结构,可保证人身安全。
3、可用于环网,也可用于终端,转换万便,提高了供电的可靠性。
4、低损耗、低噪音、性能优越。
5、电缆接头采用插接形式,具有隔离开关的特点,操作万便、灵活。
6、高压双熔丝保护,插入式溶丝具有温度、电流双敏保护特性。
7、后备熔丝对变压器故障和二次线路故障进行保护。
8、箱体采用防盗结构。
9、温升低,过负荷能力强。
10、由于变压器身采用特殊结构,其突出优点是电压质量高,中性点偏移量小。
由于结构简化,美式箱式变电站的占地面积和体积大大减小,由于其体积很小再加上只是一侧开门,其所需占地面积仅是欧式箱变的1/4,体积仅为同容量欧式箱变的1/5~1/3。
其次,保护方式简单:美式箱变高压侧采用熔断器保护,低压侧采用塑壳自动空气断路器保护,与我国10kV配变保护方式相同。高压熔断器保护变压器内部故障,自动空气断路器保护低压侧线路的过电流、短路、欠电压故障。
